Cad iad na Toisí Beacht IARNRÓID DIN 5901 S20?

Apr 23, 2026

Cad iad na toisí beachta iarnróid S20?

Na toisí beachta anIarnród S20Sainmhínítear iad le caighdeán DIN 5901, ina bhfuil airde iomlán 100 mm, leithead bonn 82 mm, agus leithead ceann 30 mm. Déantar na tomhais seo a innealtóireacht go sonrach chun córas rian cobhsaí, próifíl íseal a sholáthar le haghaidh feidhmeanna tionscail éadroma, mar chraenacha droichead, iompar mianadóireachta, agus uathoibriú stórais.

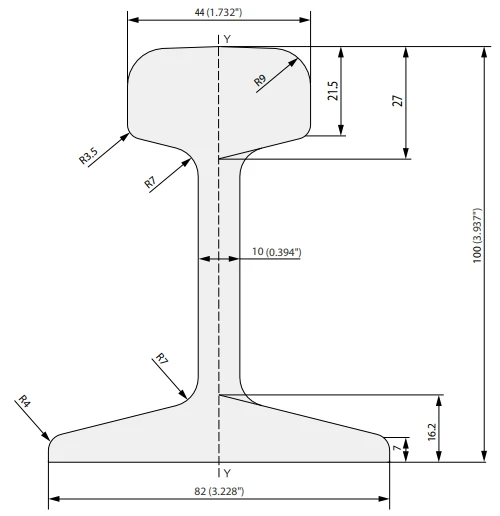

S20 rail drawing

Próifíl Ingearach: Le airde de100 mm, cuireann próifíl iarnróid S20 an stiffness ingearach riachtanach chun ualaí acastóra suas le 3.5 tonna a láimhseáil agus lorg dlúth á chothabháil.

Cobhsaíocht Bonn: An 82 mmCinntíonn leithead an bonn dáileadh leathan meáchain ar fud na trasnáin nó bíomaí tacaíochta cruach, rud a choscann an t-iarnród ó chlaonadh nó go tóin poill faoi bhrú cliathánach.

Dromchla Rith: An30 mmSoláthraíonn leithead ceann iarnróid S20 dromchla teagmhála beachta do rothaí feanacha, rud a laghdaíonn friotaíocht rollta agus caitheamh ar innealra saothair solais.

Tiús Gréasáin: A7 mmSoláthraíonn gréasán ingearach tiubh an neart lomadh a theastaíonn chun sláine trasghearrtha iarnróid S20 a choinneáil gan meáchan neamhriachtanach a chur leis an struchtúr.

Méid *	Airde iarnróid(mm) A	Leithead an Bhun (mm) B	Leithead an Chinn (mm) C	Tiús Gréasáin(mm) t	Meáchan(kg/m) *
S10	70	58	32	6	10
S14	80	70	38	9	14
S18	93	82	43	10	18.3
S20	100	82	44	10	19.8
S24	115	90	53	10	24.4
S30	108	108	60.3	12.3	30.03

GNEE RAILcuireann sé próiseas rialaithe cáilíochta dian i bhfeidhm chun a chinntiú go gcloíonn gach iarnród DIN 5901 S20 leis na lamháltais gheoiméadracha cruinne seo.

Conas a Uasmhéadaíonn Próifíl Iarnróid S20 Dáileadh Luchtaithe?

Déanann próifíl iarnróid S20 (caighdeán DIN 5901 S20 go sonrach) dáileadh ualaigh a bharrfheabhsú go príomha trína rannán siméadrach I-bhíoma, a chothromaíonn neart ingearach le cobhsaíocht cliathánach d’fheidhmchláir éadroma agus mheánfheidhme tionscail agus iompair. Trí phróifíl mheáchain shaincheaptha 19.8 kg/m a sholáthar, cinntíonn sé go ndéantar ualaí rotha a dháileadh go héifeachtach thar trasnáin agus rianta.

I measc na bpríomhghnéithe dearaidh a uasmhéadaíonn dáileadh ualaigh tá:

Próifíl shiméadrach "I":Is éard atá sa phróifíl ná ceann cothrom, gréasán, agus bonn, atá deartha chun ualaí ingearacha a dháileadh go cothrom ar fud an dromchla tacaíochta.

Leithead na Coise is Fearr:Soláthraíonn an bonn leathan (i gcoibhneas lena airde 60-70mm) ardchobhsaíocht i gcoinne chuimhneacháin atá ag iompú ar ais agus cuireann sé cosc ar chaitheamh tiubh ar chodáin.

Leaisteachas Rialaithe:Ligeann an t-ábhar (cruach ard-carbóin teanntachta) lúbadh leaisteacha rialaithe, rud a chabhraíonn le hualaí dinimiciúla (tionchair) ó thraenacha nó thralaithe atá ag gluaiseacht a ionsú, rud a chuireann cosc ar bhuaicstrusanna logánta.

Ábhar -Ard-Neart:Déanta as ábhair cosúil le cruach 55Q nó Q235, seasann an ceann iarnróid dífhoirmiúchán, ag coinneáil an limistéar teagmhála réidh agus ag laghdú strus pointe.

S20 rail profile

55Q	Maoin mheicniúil						Comhdhéanamh ceimiceach(%)
	Neart toraidh		Neart teanntachta		Fadú	Cruas	C	Si	Mn	S	P
	MPa	kg/mm²	MPa	kg/mm²	nóim	HBW				≤	≤
	≥	≥	≥	≥	nóim	≥				≤	≤
			685	69		197	0.50-0.60	0.15-0.35	0.60-0.90	0.04	0.04

Q235B	Maoin mheicniúil						Comhdhéanamh ceimiceach(%)
	Neart toraidh		Neart teanntachta		Fadú	Cruas	C	Si	Mn	S	P
	MPa	kg/mm²	MPa	kg/mm²	nóim	HB		≤		≤	≤
	≥	≥
	235	24	375-460	38-47	26%		0.12-0.22	0.35	0.30-0.70	0.045	0.045

Aonfhoirmeacht:Cinntíonn an próiseas táirgthe rollta te limistéar trasghearrtha comhsheasmhach, rud a íoslaghdaíonn lagphointí struchtúracha.

Cuireann na gnéithe seo ar chumas iarnród S20 ualaí measartha (toilleadh 15-20 tonna) a láimhseáil go héifeachtach, rud a fhágann go bhfuil sé oiriúnach le haghaidh iompair mhonarcha, córais stórais, agus rianta mianadóireachta.

CCanna

Cad é an t-ualach acastóra uasta le haghaidh iarnród S20?

Ag brath ar an spásáil codlata, tacaíonn acmhainn ualaigh iarnróid S20 go ginearálta le hualaí acastóra de 2.5 go 3.5 tonna, rud a fhágann go bhfuil sé oiriúnach le haghaidh iompair thionsclaíoch éadrom agus craenacha gantry.

An féidir liom líníocht iarnróid S20 saincheaptha a fháil do mo thionscadal?

Socraítear toisí iarnróid caighdeánach S20 ag an gcaighdeán DIN, ach tá saincheaptha ar fáil le haghaidh faid iarnróid ar leith agus patrúin druileála poll chun do leagan amach rian uathúil agus riachtanais pláta éisc iarnróid S20 a mheaitseáil.

Cén grád ábhair a úsáidtear le haghaidh iarnróid S20?

Is é an grád ábhar iarnróid S20 is coitianta ná 55Q nó Q235B. 55Go hiondúil roghnaítear Q le haghaidh feidhmchláir a éilíonn cruas dromchla níos airde ar an gceann 30 mm chun seasamh in aghaidh caitheamh athchleachtach.

Cén fáth go bhfuil leithead ceann an iarnróid S20 30 mm?

Tá an leithead ceann iarnróid 30 mm S20 optamaithe le haghaidh rothaí dualgas éadroma, ag soláthar achar dromchla leordhóthanach chun tacú leis an ualach agus ag an am céanna cuimilte agus súgradh cliathánach sa chóras rianta a íoslaghdú.

Conas a ríomhtar meáchan iarnróid S20 in aghaidh an mhéadair?

Déantar an meáchan a chinneadh de réir toirte trasghearrtha iarnróid S20 agus dlús an chruach. Ag 19.80 kg/m, soláthraíonn sé cothromaíocht foirfe neart agus iniomparthacht do chórais iarnróid éadroim S20.
